Il nostro pannello di controllo PLC è un dispositivo di controllo intelligente specificamente progettato per il sistema di filtro tipo V.Sfruttando la tecnologia avanzata del programmabile controller logico (PLC) insieme all'esperienza professionale nel trattamento delle acque, questo pannello di controllo facilita la gestione precisa dei processi di mantenimento del livello dell'acqua e di retrolavaggio.Ciò garantisce non solo il funzionamento efficiente del sistema di filtrazione, ma anche la costante stabilità della qualità dell'acqua.
 |

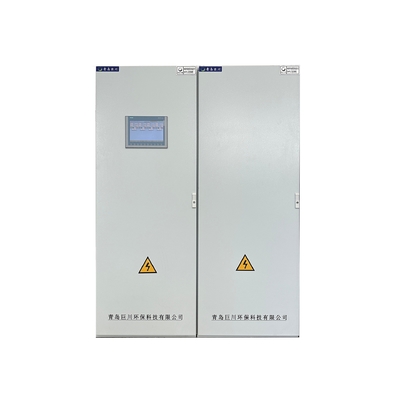

120*70*50 cm Pannello di controllo per il filtro di tipo V
Dettagli:
| Luogo di origine: | Shandong, Cina |
| Marca: | Juchuan |
Termini di pagamento e spedizione:
| Prezzo: | $3,300.00 - $12,200.00/pieces |
|---|
|
Informazioni dettagliate |
|||
| Interfaccia di comunicazione: | Altri, TCP RJ45 | Nome del prodotto: | Pannello di controllo PLC per filtro tipo V |
|---|---|---|---|
| Qualità: | 100% testato funzionante | Grado di protezione della scatola/del rivestimento: | Protezione IP55 |
| Garanzia: | 1 anno | Funzione: | Protezione da sovraccarico, spegnimento in caso di guasto |
| Dimensione: | 120 x 70 x 50 cm | Tipo: | pannello di controllo di hmi del plc |
| Materiale della scatola/cabinetto: | q235 lamiera di acciaio | Applicazione: | Automazione industriale |
| Pacco: | Scatola di legno dell'esportazione standard con il pallet | Port: | Porto di Qingdao |
Descrizione di prodotto
Descrizione del prodotto
Nome del prodotto | Pannello di controllo PLC per filtro tipo V | Marchio | Juchuan |
Numero di modello | JCK-003 | Origine | Qingdao, Cina |
Tipo | PLC HMI Control Cabinet/Panel | MOQ | 1 pezzo |
Funzione | Avvio, arresto, monitoraggio | Grado di protezione della conchiglia | Protezione IP55 |
Applicazione | Industria del trattamento delle acque, stazione di pompaggio dell'acqua, altri scenari industriali | Materiale della conchiglia | Q235 Piastra di acciaio/ 304 Piastra di acciaio inossidabile12 mesi |
Caratteristica | Protezione da sovraccarico, spegnimento in caso di guasto | Dimensione | 170 x 70 x 50 cm |
Voltaggio | AC220V | Colore | RAL7035 bianco |
Corrente | 25A | Pacchetto di trasporto | Scatola di legno standard per l'esportazione con pallet |
Frequenza di uscita | 50 Hz | Garanzia | 12 mesi |

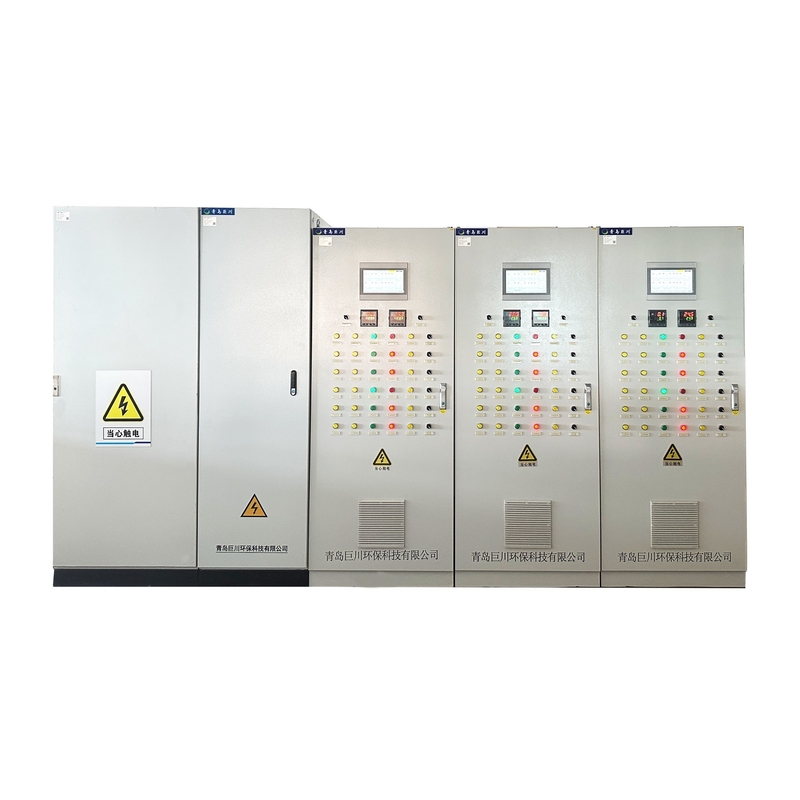

Pannello di controllo PLC per filtro tipo V
Controllo della filtrazione:Il PLC regola l'apertura della valvola in base al livello dell'acqua e alla perdita di testa all'interno del filtro.abilitare la filtrazione automatica con un livello d'acqua e una portata costantiInoltre, il PLC può gestire l'attivazione dei singoli filtri in base al flusso d'acqua in entrata.principio "primo inizio, primo arresto" per aprire o fermare i filtri di conseguenza.Controllo del retrolavaggio:Quando il ciclo di filtrazione è concluso o il differenziale di pressione prestabilito è raggiunto, il PLC avvia la procedura di retrolavaggio: (1) Chiudere la valvola di entrata dell'acqua,Una volta che il livello dell'acqua si abbassa fino al canale di drenaggio(2) Attivare il soffiatore, dopo 5 secondi aprire la valvola dell'aria per ripulire il filtro con aria per 1 minuto.(3) Aprire la valvola di retrolavaggio e avviare la pompa dell'acqua di retrolavaggio per condurre un retrolavaggio simultaneo di aria e acqua della durata di 7 minuti. (4) Chiudere la valvola dell'aria per il retrolavaggio; dopo 5 secondi disattivare il soffiatore e aprire la valvola del diaframma per la ventilazione.Procedere con un retrolavaggio di 5 minuti con acqua pulita prima di fermare la pompa dell'acqua di retrolavaggio. Dopo un ritardo di 5 secondi, chiudere la valvola di refrigerazione dell'acqua, quindi chiudere la valvola di scarico del refrigerazione. Infine, riaprire la valvola di ingresso dell'acqua e il filtro riprende il suo funzionamento di filtrazione.L'intero processo di retrolavaggio dura in genere circa 25 minuti, anche se questi tempi sono regolabili per soddisfare specifiche esigenze operative.
Dettagli Immagini
Box/Cabinet: Cabinet with Slope 1200*700 *500 (H*W*D) Series PLC: Siemens S7-1200/1500 Series Circuit Breaker: Schneider Electric IC65N Series Relay: Honeywell CR Series Switching Power Supply:Computer host della serie Siemens PSU: Advantech Industrial Computer IPC-610L Monitor: DELL 24 pollici Sistema operativo: Windows 10 SCADA professionale: WellinTech King SCADA
Contattore Schneider

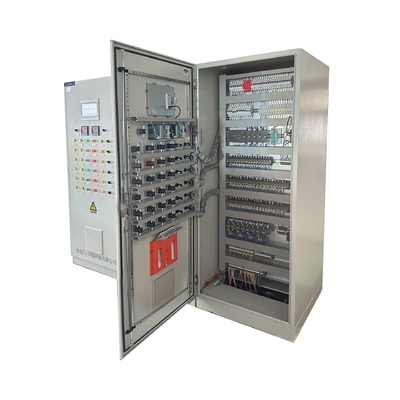

Porta dell' armadio con cablaggio pulito
Prodotti correlati
Pannello di controllo PLC per stazione di pompaggio dell'acqua grezza
Integrazione di PLC, HMI, controllo della frequenza e altri componenti, che consentono il controllo remoto delle operazioni di avvio e arresto della pompa d'acqua, nonché il monitoraggio remoto dello stato delle apparecchiature della stazione di pompaggio.
Pannello di controllo PLC di precipitazione di flocculazione
Il pannello di controllo PLC è utilizzato per monitorare e controllare il processo di scarico delle acque reflue nel serbatoio di flocculazione e sedimentazione, comprese le valvole di scarico dei fanghi, le pompe dei fanghi e altre apparecchiature.
VFD PLC Pannello di controllo dell'alimentazione idrica a pressione costante
Questo tipo di pannello di controllo regola e controlla le apparecchiature di approvvigionamento idrico, comprese le pompe idriche, per mantenere una pressione d'uscita dell'acqua costante.
Performance del prodotto
Controllo della filtrazione
Il pannello di controllo PLC garantisce un controllo preciso del processo di filtrazione del filtro tipo V. Regola automaticamente la velocità e la durata della filtrazione in base a programmi prestabiliti e condizioni logiche,garantire l'effettiva rimozione dei solidi e delle impurità sospesi dal materiale filtrante.
Controllo del retrolavaggio
Il pannello di controllo è dotato di una funzione di retrolavaggio automatico, attivata quando il materiale filtro si intasca o l'efficienza di filtrazione diminuisce.ripristinare le prestazioni di filtrazione del filtro.
Modalità di processo multiple
Il pannello di controllo supporta varie modalità di processo, tra cui il retrolavaggio pianificato, il retrolavaggio con differenza di pressione e le modalità di retrolavaggio forzato.Gli utenti possono selezionare la modalità appropriata in base alle esigenze specifiche, consentendo un adeguamento flessibile delle operazioni.
Monitoraggio e allarme in tempo reale
Dotato di un sistema di monitoraggio in tempo reale, il pannello di controllo monitora continuamente i parametri chiave come la differenza di pressione, la portata e la qualità dell'acqua.Qualsiasi anomalia innesca segnali di allarme immediati., avvisando gli operatori di adottare le misure necessarie.
Monitoraggio e gestione a distanza
Il pannello di controllo PLC offre funzionalità di monitoraggio e gestione a distanza.consentire il monitoraggio in tempo reale dello stato di elaborazione e agevolare gli aggiustamenti e le operazioni da qualsiasi luogo.
Perché scegliere noi
Monitoraggio e controllo a distanza
Gli utenti possono monitorare da remoto lo stato operativo del sistema in tempo reale tramite connessione a rete o comunicazione wireless.abilitare la gestione intelligente a distanza.
Interfaccia user-friendly
Il pannello di controllo dispone di un'interfaccia intuitiva e user-friendly, che include un HMI e pulsanti di funzionamento.
Facile installazione e manutenzione Il pannello di controllo è accompagnato da manuali dettagliati di installazione e manutenzione, che garantiscono una facile installazione, funzionamento e manutenzione. Assicurazione della qualità
Tutti i componenti all'interno del gabinetto utilizzano marchi di produttori di buona reputazione, garantendo affidabilità e prestazioni costanti.
Introduzione all'azienda
Qingdao Juchuan Environmental Protection Technology Co., Ltd., fondata nel 2008, con una superficie di 13250 metri quadrati.,produzione, vendita, installazione e assistenza post-vendita di generatori di biossido di cloro, dispositivi di dosaggio polimerici, apparecchi di controllo per impianti idrici, apparecchi di deodorazione per impianti di depurazione,impianto di trattamento dell'acqua in contenitori, ecc. I prodotti sono ampiamente utilizzati nell'acqua del rubinetto, nell'approvvigionamento idrico secondario, nell'acqua della piscina e nel trattamento della disinfezione delle acque di lavorazione alimentare, industriale, municipale, chimica,trattamento delle acque reflue mediche e ospedaliere.
Benvenuti a Juchuan!
Dedicati a un rigoroso controllo della qualità e un servizio clienti premuroso, i nostri esperti membri dello staff sono sempre disponibili per discutere le vostre esigenze e garantire la piena soddisfazione del cliente.Lottare per migliorare la qualità della vita umana è la missione di JuchuanAccogliamo calorosamente i clienti di casa e all'estero per stabilire la cooperazione e creare un futuro luminoso con noi insieme.
Domande frequenti
1Per quale tipo di filtro è adatto il pannello?Il nostro pannello di controllo PLC è compatibile con filtri di tipo V di tutte le dimensioni e specifiche, adatti per applicazioni in impianti idrici urbani, impianti di depurazione di acque reflue comunali,e altri siti di trattamento delle acque.2Quali sono le funzioni principali del pannello di controllo?Il pannello di controllo PLC vanta varie funzioni tra cui controllo automatico del filtro, controllo del retrolavaggio, monitoraggio e allarme in tempo reale, registrazione dei dati e tracciamento.Queste caratteristiche consentono una gestione intelligente e un controllo operativo del sistema di filtraggio tipo V.3Il pannello supporta modalità di processo multiple?Sì, il nostro pannello di controllo PLC supporta molteplici modalità di processo come la modalità di retrolavaggio a tempo e la modalità di retrolavaggio a pressione differenziale.Gli utenti possono scegliere la modalità appropriata in base alle loro esigenze specifiche.4Qual è il processo di installazione e messa in servizio del pannello di controllo?Forniamo istruzioni dettagliate per l'installazione e la messa in servizio, nonché un supporto tecnico in loco per garantire la regolare installazione e il funzionamento del pannello di controllo.5Fornisce supporto tecnico e servizio post-vendita?Offriamo un servizio completo di assistenza tecnica e post-vendita, che comprende installazione, messa in servizio, formazione, manutenzione e supporto remoto,per garantire un'esperienza di servizio soddisfacente per i nostri clienti.6. A cosa si deve prestare attenzione durante la manutenzione e la manutenzione del pannello di controllo?Forniamo dettagliate linee guida di manutenzione, inclusa la pulizia regolare, la lubrificazione e il controllo delle connessioni elettriche,per garantire un funzionamento stabile e prolungare la durata di servizio del pannello di controllo. 7D: Quanto costa il pannello di controllo?R: Il costo del pannello di controllo varia in base al modello, alla configurazione e ai requisiti di personalizzazione.Offriamo preventivi specifici e programmi personalizzati su misura per soddisfare le esigenze e i budget dei nostri clienti.8D: Che dire dell'affidabilità e della durata?R: Il nostro pannello di controllo è dotato di componenti all'avanguardia nel settore, che garantiscono un'eccellente affidabilità e durata.garantire la sicurezza e l'affidabilità dell'intero sistema.
