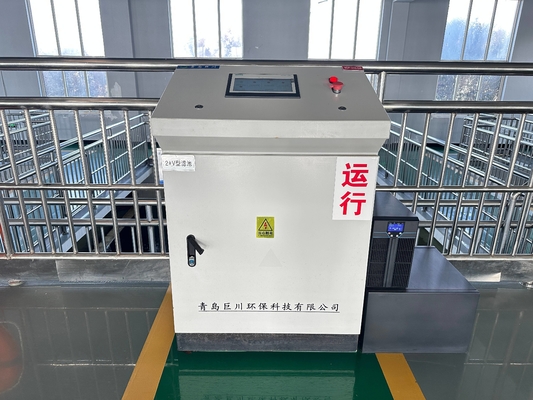

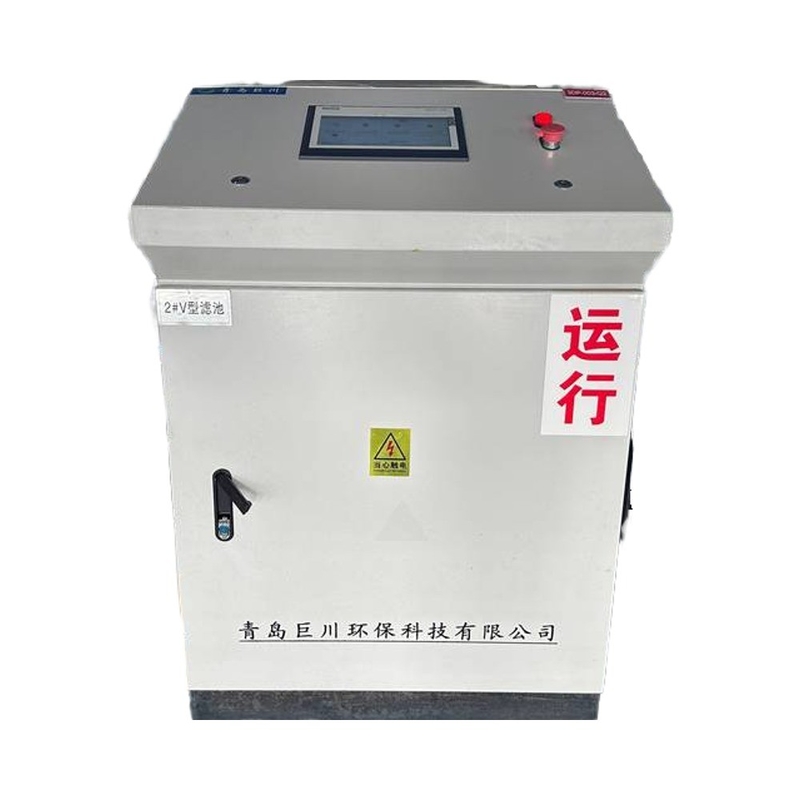

Il nostro pannello di controllo PLC è un dispositivo di controllo intelligente specificamente progettato per il sistema di filtro tipo V.Sfruttando la tecnologia avanzata del programmabile controller logico (PLC) insieme all'esperienza professionale nel trattamento delle acque, questo pannello di controllo facilita la gestione precisa dei processi di mantenimento del livello dell'acqua e di retrolavaggio.Ciò garantisce non solo il funzionamento efficiente del sistema di filtrazione, ma anche la costante stabilità della qualità dell'acqua.
 |
70*50*120cm Basso Voltaggio Centrale idrica elettrica automatica PLC Pannello di controllo
Dettagli:
| Luogo di origine: | Shandong, Cina |
| Marca: | Juchuan |
| Numero di modello: | Interfaccia HMI |
Termini di pagamento e spedizione:
| Prezzo: | $14,899.00/pieces 1-4 pieces |
|---|
|
Informazioni dettagliate |
|||
| Interfaccia di comunicazione: | Altri, TCP RJ45 | Nome del prodotto: | Pannello di controllo PLC per stazione di pompaggio dell'acqua grezza |
|---|---|---|---|
| Qualità: | 100% testato funzionante | Garanzia: | 1 anno |
| Funzione: | Protezione da sovraccarico, spegnimento in caso di guasto | Dimensione: | 70*50*120 cm |
| Tipo: | pannello di controllo di hmi del plc | MOQ: | 1 pezzo |
| Applicazione: | Automazione industriale | Pacco: | Scatola di legno dell'esportazione standard con il pallet |
Descrizione di prodotto
Nome del prodotto | Pannello di controllo PLC per filtro tipo V | Marchio | Juchuan |
Numero di modello | JCK-003 | Origine | Qingdao, Cina |
Tipo | PLC HMI Control Cabinet/Panel | MOQ | 1 pezzo |
Funzione | Avvio, arresto, monitoraggio | Grado di protezione della conchiglia | Protezione IP55 |
Applicazione | Industria del trattamento delle acque, stazione di pompaggio dell'acqua, altri scenari industriali | Materiale della conchiglia | Q235 Piastra di acciaio/ 304 Piastra di acciaio inossidabile |
Caratteristica | Protezione da sovraccarico, spegnimento in caso di guasto | Dimensione | 70*50*120 cm |
Voltaggio | AC220V | Colore | RAL7035 bianco |
Corrente | 25A | Pacchetto di trasporto | Scatola di legno standard per l'esportazione con pallet |
Frequenza di uscita | 50 Hz | Garanzia | 12 mesi |
Pannello di controllo PLC perFiltro tipo V
Controllo della filtrazione: il PLC regola l'apertura della valvola in base al livello dell'acqua e alla perdita di testa all'interno del filtro.abilitare la filtrazione automatica con un livello d'acqua e una portata costantiInoltre, il PLC può gestire l'attivazione dei singoli filtri in base al flusso d'acqua in entrata.principio "primo inizio, primo arresto" per aprire o fermare i filtri di conseguenzaControllo del retrolavaggio: quando il ciclo di filtrazione è concluso o il differenziale di pressione prestabilito è raggiunto, il PLC avvia la procedura di retrolavaggio:Una volta che il livello dell'acqua si abbassa fino al canale di drenaggio(2) Attivare il soffiatore, dopo 5 secondi aprire la valvola dell'aria per ripulire il filtro con aria per 1 minuto.(3) Aprire la valvola di retrolavaggio e avviare la pompa dell'acqua di retrolavaggio per condurre un retrolavaggio simultaneo di aria e acqua della durata di 7 minuti. (4) Chiudere la valvola dell'aria per il retrolavaggio; dopo 5 secondi disattivare il soffiatore e aprire la valvola del diaframma per la ventilazione.Procedere con un retrolavaggio di 5 minuti con acqua pulita prima di fermare la pompa dell'acqua di retrolavaggio. Dopo un ritardo di 5 secondi, chiudere la valvola di refrigerazione dell'acqua, quindi chiudere la valvola di scarico del refrigerazione. Infine, riaprire la valvola di ingresso dell'acqua e il filtro riprende il suo funzionamento di filtrazione.L'intero processo di retrolavaggio dura in genere circa 25 minuti, anche se questi tempi sono regolabili per soddisfare specifiche esigenze operative.
Box/Cabinet: Rittal 700*500* 1200 ((H*W*D) Serie PLC: Siemens S7-1200/1500 Serie interruttore di circuito: Schneider Electric IC65N Serie Relay: Honeywell CR Serie di alimentazione di commutazioneComputer host della serie Siemens PSU: Advantech Industrial Computer IPC-610L Monitor: DELL 24 pollici Sistema operativo: Windows 10 SCADA professionale: WellinTech King SCADA
Controllo PLC:Il sistema vanta un'elevata affidabilità, scalabilità e capacità di programmazione flessibili, garantendo un controllo robusto e adattabile di vari processi.
HMI:Dotato di un'interfaccia touch screen, il sistema consente un funzionamento intuitivo, un monitoraggio in tempo reale e l'impostazione dei parametri, migliorando l'interazione con l'utente e l'efficienza del controllo.
Diagnosi di errore:Il rilevamento e l'elaborazione dei guasti in tempo reale sono caratteristiche integranti del sistema, che garantiscono l'identificazione e la risoluzione tempestiva dei problemi per mantenere un funzionamento stabile e ridurre al minimo i tempi di inattività.
Impianti idrici urbani; impianti di trattamento delle acque reflue urbane; trattamento delle acque reflue industriali.
Controllo della filtrazione
Il pannello di controllo PLC garantisce un controllo preciso del processo di filtrazione del filtro tipo V. Regola automaticamente la velocità e la durata della filtrazione in base a programmi prestabiliti e condizioni logiche,garantire l'effettiva rimozione dei solidi e delle impurità sospesi dal materiale filtrante.
Controllo del retrolavaggio
Il pannello di controllo è dotato di una funzione di retrolavaggio automatico, attivata quando il materiale filtro si intasca o l'efficienza di filtrazione diminuisce.ripristinare le prestazioni di filtrazione del filtro.
Modalità di processo multiple
Il pannello di controllo supporta varie modalità di processo, tra cui il retrolavaggio pianificato, il retrolavaggio con differenza di pressione e le modalità di retrolavaggio forzato.Gli utenti possono selezionare la modalità appropriata in base alle esigenze specifiche, consentendo un adeguamento flessibile delle operazioni.
Monitoraggio e allarme in tempo reale
Dotato di un sistema di monitoraggio in tempo reale, il pannello di controllo monitora continuamente i parametri chiave come la differenza di pressione, la portata e la qualità dell'acqua.Qualsiasi anomalia innesca segnali di allarme immediati., avvisando gli operatori di adottare le misure necessarie.
Monitoraggio e gestione a distanza
Il pannello di controllo PLC offre funzionalità di monitoraggio e gestione a distanza.consentire il monitoraggio in tempo reale dello stato di elaborazione e agevolare gli aggiustamenti e le operazioni da qualsiasi luogo.
Monitoraggio e controllo a distanza
Gli utenti possono monitorare da remoto lo stato operativo del sistema in tempo reale tramite connessione a rete o comunicazione wireless.abilitare la gestione intelligente a distanza.
Interfaccia user-friendly
Il pannello di controllo dispone di un'interfaccia intuitiva e user-friendly, che include un HMI e pulsanti di funzionamento.
Facile installazione e manutenzione
Il pannello di controllo è accompagnato da manuali dettagliati di installazione e manutenzione, che permettono una facile installazione, funzionamento e manutenzione..Assicurazione della qualità
Tutti i componenti all'interno del gabinetto utilizzano marchi di produttori di buona reputazione, garantendo affidabilità e prestazioni costanti.
Benvenuti a Juchuan!
Dedicati a un rigoroso controllo della qualità e un servizio clienti premuroso, i nostri esperti membri dello staff sono sempre disponibili per discutere le vostre esigenze e garantire la piena soddisfazione del cliente.Lottare per migliorare la qualità della vita umana è la missione di JuchuanAccogliamo calorosamente i clienti di casa e all'estero per stabilire la cooperazione e creare un futuro luminoso con noi insieme.
1D: Per quale tipo di stazione di pompaggio dell'acqua grezza è adatto il pannello?R: Il nostro pannello di controllo PLC è progettato per l'uso in stazioni di pompaggio di acqua grezza di tutti i tipi e dimensioni, incluse ma non limitate a stazioni di pompaggio di fiumi, laghi o acque sotterranee.2D: Quali sono le funzioni principali del pannello di controllo?R: Il nostro pannello di controllo PLC ha una varietà di funzioni, tra cui il controllo automatico, il monitoraggio dello stato di funzionamento della pompa d'acqua, la diagnosi dei guasti e le funzioni di allarme,nonché il monitoraggio e il funzionamento a distanza.3D: È impermeabile e impermeabile alla polvere?R: Certo. Il nostro armadietto di controllo è a prova d'acqua e di polvere, soddisfa lo standard IP55, garantendo un funzionamento stabile anche in condizioni ambientali difficili.4D: È facile da installare e da usare?Il nostro pannello di controllo è progettato per la semplicità e la facilità d'uso, dotato di un'interfaccia di funzionamento intuitiva,e accompagnati da istruzioni dettagliate di installazione e di utilizzo per una facile utilizzazione.5D: È compatibile con i sistemi di stazioni di pompaggio dell'acqua esistenti?R: Sì, il nostro pannello di controllo PLC è compatibile con la maggior parte dei sistemi di stazione di pompaggio di acqua grezza esistenti e può anche essere personalizzato per soddisfare requisiti specifici.6. D: Fornisci supporto tecnico e servizio post-vendita?R: Offriamo un supporto tecnico completo e un servizio post-vendita, che comprende installazione, messa in servizio, formazione, manutenzione e supporto remoto,per garantire un'esperienza di servizio soddisfacente per i nostri clienti.7D: Quanto costa il pannello di controllo?R: Il costo del pannello di controllo varia in base al modello, alla configurazione e ai requisiti di personalizzazione.Offriamo preventivi specifici e programmi personalizzati su misura per soddisfare le esigenze e i budget dei nostri clienti.8D: Che dire dell'affidabilità e della durata?R: Il nostro pannello di controllo è dotato di componenti all'avanguardia nel settore, che garantiscono un'eccellente affidabilità e durata.garantire la sicurezza e l'affidabilità dell'intero sistema.
